UNS R30003 材料 CoCrNiMo合金 弁膜バルブ適用のための冷たいロールストライプ鏡仕上げ

UNS R30003 材料 CoCrNiMo合金 弁膜バルブ適用のための冷たいロールストライプ鏡仕上げ

R30003は,冷たい作業で強化された非磁性オウステニット合金で,中程度の温度 (約500°C) で老化することによって追加の硬化が可能である.完全に硬化した状態では,弾力電極は約210万MPa熱圧帯では,UTSレベルが2500MPaまで.その非常に高い出力強さに加えて,R30003は,物理的,化学的および技術的特性により,様々な用途に適しています.

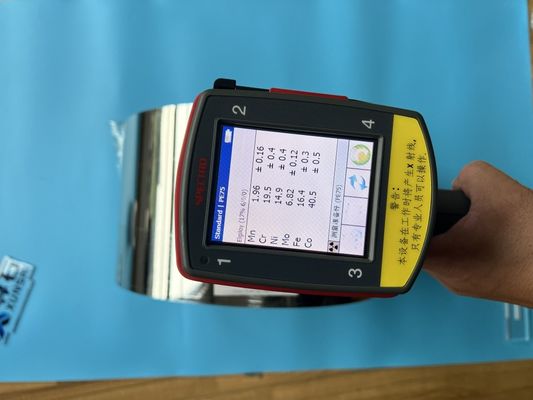

化学組成 (% 体重)

• C: 最大0.15
• Mn: 1.5-25
• Si: 最大 1.2
• P: 最大0.015
• S: 最大0.015
• CR: 19.0-21.0
• ニ: 14.0-16.0
• コ: 39.0-41.0
• モ: 6.0-80
• 最大 0.1
• Fe:残留物

仕様

• ASTM F1058
• AMS 5876
• ナース MR 0175
• UNS R30003
• 2番目4711
• エルギロイ
• フィノックス

R30003の文字

• 耐腐食性,ストレスの耐腐食性,水素浸透性
• 疲労感が強い
• サービスで老化しないこと
• マグネティズムの欠如
• 液体ヘリウムから約500°Cまでの幅広い温度で使用できる.
• ヒト組織と接触する際の 完全な受動性
• 形づくりの後の老化硬化によって部品の強さを高め,他の材料では達成できない強度レベルにつながる可能性.
• 低温では脆さがなくなり (移行温度がない).
• ステンレス鋼よりも約100°C高い最高使用温度
• モリブデンを含有する不?? 鋼の耐腐蝕性よりはるかに優れている.
• 緊張と扭曲の両方の高い弾力モジュールと組み合わせた非常に高い出力強さは,大量の弾力エネルギーを貯蔵し,迅速に放出することを可能にします.

申請

• 航空宇宙機器

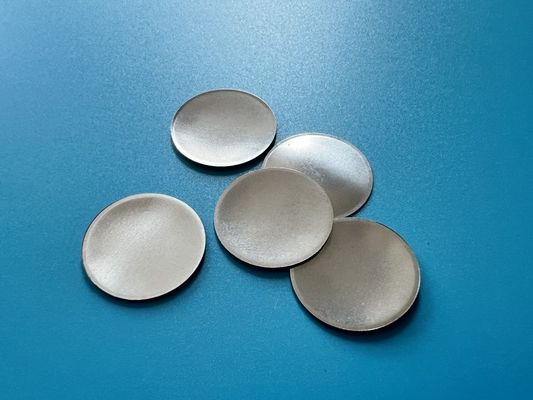

• 弁弁
• 自動車用ABSシステム
• 自動車用注射システム
• 電気・電子機器
• 化学工業と石油・ガス産業のための設備
• 柔軟な結合
• ペースメーカーの電極
• プリンタのスプリング
• オステオ合成のための義肢
• 形状のスプリング (螺旋式など)
• 外科インプラントと医療機器
• 各種弁

テクノロジーの特性

機械加工と形作り

焼却状態での機械的性質は,他のアウステニト合金と同じである.

PHYNOX 作業は強く硬化するため,カービッドツールで加工することが好ましい.中程度の切断速度と大きな割れ角を使用する必要があります.

多くの一般的な加工および形作作業は冷たい状態で実行できます.特に,スプリングの単純な巻き込みは,最大85%のストレートレベルで実行できます.より複雑な形作作業のために適度な冷え込み

選択すべきです

R30003は電気化学加工が可能で,この技術に特化した会社もいくつかあります.

溶接と溶接

R30003は,特に抵抗点溶接,電子ビーム溶接,アルゴン弧溶接によって簡単に溶接することができます.しかし,溶接することもできます.年齢による硬化が冷凍加工地域でのみ得られるため溶接器または溶接器の接合体を重荷を負わない位置に置くか,または不連続接合器を使用することによって,これを考慮する必要があります.

漬け物

機械的脱垢以外は,空気で加熱する際に形成された酸化膜は,5%フッ酸と12%窒素を含む沸騰する水溶液に部品を浸透することによって除去することができます.

アシド

XUNSHI で入手できるフォーム

R30003は,冷たい巻き込みのストラップ,冷たい引いたワイヤ,熱鍛造の丸い棒の形で提供されます.

冷式巻き帯:厚さ0.01~2.0mm,幅1~220mm

冷たい線:直径0.20~5.0mm,コイル,ロールまたは切断長で.

熱鍛造丸い棒:直径30mm~500mm,黒色仕上げまたは粗末加工
